网线的制作

一：首先对网线的规格的要求：
100BASE-T4 RJ-45对双绞线网线接法的规定如下：

1、2用于发送，3、6用于接收，4、5，7、8是双向线

1、2线必须是双绞（缠绕），3、6双绞（缠绕），4、5双绞（缠绕），7、8双绞（缠绕）。

二:直连线和交叉线的做法
制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体

从左至右排序为 12345678
（直连线）用于:PC网卡到HUB普通口,HUB普通口到HUB级联口
线序位置相同
1   2   3   4   5   6   7   8
1   2   3   4   5   6   7   8
两个水晶头都按这个顺序做就可以------------------------------------------------------------
568B:  白橙， 橙， 白绿， 蓝， 白蓝， 绿， 白棕， 棕

10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。

（交叉线）用于:PC网卡到PC网卡,HUB普通口到HUB普通口
线序位置按照1、3互换，2、6互换
1   2   3   4   5   6   7   8
3   6   1   4   5   2   7   8
网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A标准.---------
568B:  白橙， 橙， 白绿， 蓝， 白蓝， 绿， 白棕， 棕
568A:  白绿， 绿， 白橙， 蓝， 白蓝， 橙， 白棕， 棕

三：两种网线的用途
（直连线）用于:PC网卡到HUB普通口,HUB普通口到HUB级联口
（交叉线）用于:PC网卡到PC网卡,HUB普通口到HUB普通口

双绞线的最大传输距离为 100m。如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装4个中继器。如安装4个中继器连接5个网段，则最大传输距离可达500m。

四：使用网线模块
网线模块根据线的打法分为568A、568B两种接法——

              1          2         3        4         5        6         7        8

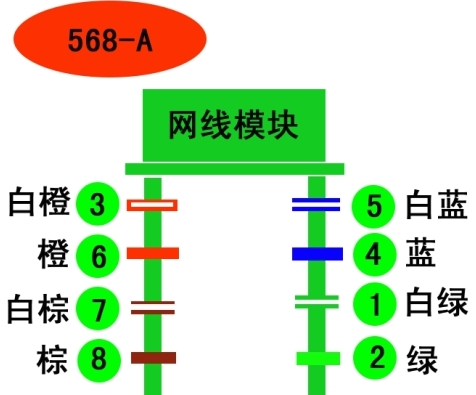

568A: 白绿， 绿， 白橙， 蓝， 白蓝， 橙， 白棕， 棕


              1          2         3        4         5        6         7        8

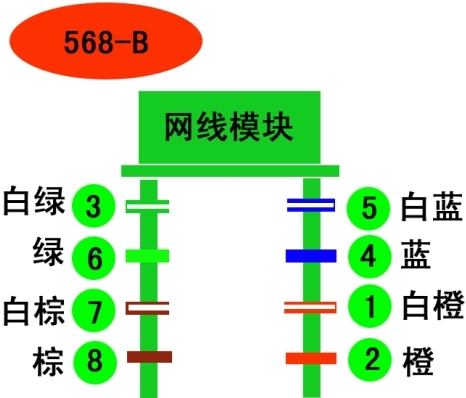

568B: 白橙， 橙， 白绿， 蓝 ，白蓝， 绿， 白棕， 棕


五：实现两台电脑简单互连
用一条 rj45网线（8芯普通百兆网线）连接两个电脑的网卡接口上：一端按 t568a 线序接，一端按 t568b 线序接，这就完成了两台电脑间的物理连接。但是这时两台电脑间不一定马上就能进行数据传送，还必须进行相关的设置：

1. 指定每台电脑的 ip 地址： 可以选择 192.168.0.1 ——— 192.168.0.254 之间任何值作为这两台电脑的 ip 地址，注意 ip 地址不要重复使用。

2. 设置每台电脑的子网掩码为： 255.255.255.0

3. 设置每台电脑的网关一样：例如，如果第一台电脑的 ip 地址是 192.168.0.1，第二台电脑的 ip 地址是 192.168.0.2，则第一台电脑和第二台电脑的网关都应该是 192.168.0.1 或都是 192.168.0.2，或者网关取192.168.0.1 ——— 192.168.0.254 之间任何值，例如两台机子的网关都取192.168.0.100。

4. 设置要访问电脑的硬盘为共享：设置共享的方法与局域网中的操作相同。

完成了上面 1 -- 4 项的设置后，在电脑的“网上邻居”中就可以看到互相连接的电脑了，接下来就可以像局域网那样用“复制－粘贴”互相传送数据了。

六：最后补充一下像咱们平时用路由器、交换机、ADSL猫等设备上网就用568B规格的直连线就可以了。
